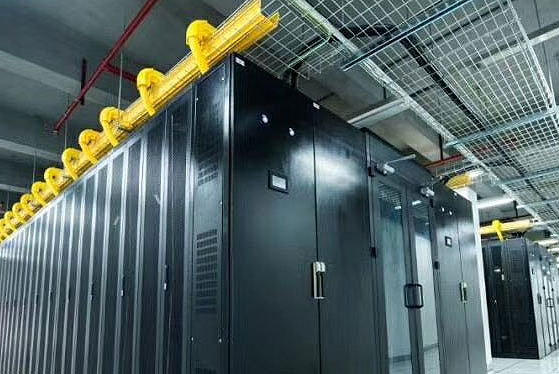

氣體滅火系統主要用在不適于設置水滅火系統等其他滅火系統的環境中,比如計算機機房、重要的圖書館檔案館、移動通信基站(房)、UPS室、電池室和一般的柴油發電機房等。
基本簡介

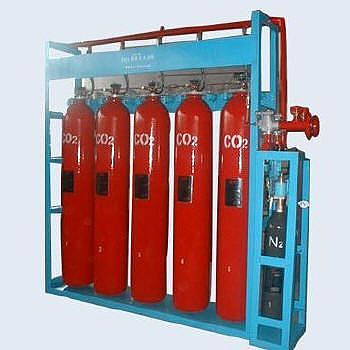

CO2氣體滅火系統
氣體滅火系統是指平時滅火劑以液體、液化氣體或氣體狀態存貯于壓力容器內,滅火時以氣體(包括蒸汽、氣霧)狀態噴射作為滅火介質的滅火系統。并能在防護區空間內形成各方向均一的氣體濃度,而且能保持該滅火濃度達到規范規定的浸漬時間,實現撲滅該防護區的空間、立體火災。系統包括貯存容器、容器閥、選擇閥、液體單向閥、噴嘴和閥驅動裝置組成。
二十世紀八十年代初有關專家研究表明,包括哈龍滅火劑在內的氯氟烴類物質在大氣中的排放,將導致對大氣臭氧層的破壞,危害人類的生存環境,1990年6月在英國倫敦由57個國家共同簽定了蒙特利爾議定書(修正案),決定逐步停止生產和逐步限制使用氟里昂、哈龍滅火劑。我國于1991年6月加入了《蒙特利爾議定書》(修正案)締約國行列,承諾2005年停止生產哈龍1211滅火劑,2010年停止生產哈龍1301滅火劑。并于1996年頒布實施《中國消防行業哈龍整體淘汰計劃》。
1996年以后,哈龍替代品及其替代技術研究迅速發展,短短幾年,二氧化碳、七氟丙烷、惰性混合氣體、三氟甲烷等滅火系統相繼出現,2003年中華人民共和國公安部發布了《氣體滅火系統及零部件性能要求和試驗方法》(GA400-2002),對七氟丙烷、三氟甲烷、IG-541(又名煙烙盡,含52%氮氣+40%氬氣+8%二氧化碳)、 IG-55(氮氣50%+氬氣50%)、IG-01(純氬氣)、IG-100(純氮氣)等滅火系統的生產、檢驗作出明確的規定。
氣體分類
七氟丙烷
特點:七氟丙烷(HFC—227ea)自動滅火系統是一種高效能的滅火設備,其滅火劑HFC—227ea是一種無色、無味、低毒性、絕緣性好、無二次污染的氣體,對大氣臭氧層的耗損潛能值(ODP)為零,是目前替代鹵代烷1211、1301理想的替代品。
混合氣體
特點:混合氣體滅火劑是由氮氣、氬氣和二氧化碳氣體按一定的比例混合而成的氣體,這些氣體都是在大氣層中自然存在的,對大氣臭氧層沒有損耗,也不會(huì )對地球的“溫室效應”產生影響,而且混合氣體無毒、無色、無味、無腐蝕性、不導電,既不支持燃燒,又不與大部分物質產生反應,是一種十分理想的環保型滅火劑。
二氧化碳
特點:二氧化碳滅火劑具有毒性低、不污損設備、絕緣性能好、滅火能力強等特點,是目前國內外市場上頗受歡迎的氣體滅火產品,也是替代鹵代烷的較理想型產品。
一般在啟動滅火系統時,控制系統會(huì )啟動滅火程序經過30秒鐘啟動滅火裝置進行滅火。當然在開始延時是會(huì )啟動氣體保護區內外的聲光報警器,提示人員需要在30秒鐘之內撤離。所以當聲光報警器發出聲光報警時,必須立即撤離氣體保護區。如果氣體保護區內確定并沒有火災發生時(控制系統誤動作),可以立即按下保護區外面(移動基站(房)的按鈕都在保護區內)的緊急停止按鈕撤銷滅火程序。
氣溶膠
特點:氣溶膠滅火產品是一種有效具有小影響的滅火劑,具有系統簡單、造價低廉;無腐蝕、無污染、無毒無害、對臭氧層無損耗、殘留物少、高速高效、全淹沒全方位滅火、應用范圍廣等優點,已被眾多專業人士認定為哈龍產品的理想替代品。
氣溶膠是指以固體或液體為分散相而氣體為分散介質所形成的溶膠。也就是固體或液體的微粒(直徑為1üm左右)懸浮于氣體介質中形成的溶膠。氣溶膠與氣體物質同樣具有流動擴散特性及繞過障礙物淹沒整個空間的能力,因而可以迅速地對被保護物進行全淹沒方式防護。
氣溶膠的生成有兩種方法:一種是物理方法即采用將固體粉碎研磨成微粒再用氣體予以分散形在氣溶膠,另一種是化學方法;通過固體的燃燒反應,使反應產物中既有固體以有氣體,氣體分散固體微粒形成氣溶膠。 它具有下列特點:
(1)滅火效能高:?jiǎn)挝惑w積滅火用量是鹵代烷滅火劑(哈龍)的1/4~1/6,是CO2滅火劑的1/20。
(2)滅火速度快:從氣溶膠釋放達到滅火濃度的時間很短,1m3試驗容器內滅汽油火小于10S。
(3)對臭氧層的耗損能值(ODP)為0,溫室效應潛能值(GWP)為0,完全符合環保要求,屬綠色環保產品。
(4)無毒無害無污染,不改變保護區內氧氣的含量,對人體無害。
(5)氣溶膠釋放的氣體不導電,低腐蝕對電子電力設備無影響
(6)反應前的滅火劑為固態,不會(huì )泄漏,不會(huì )揮發,不會(huì )衰變,可在常溫常壓下存放,易儲存保管。
適用范圍
氣體滅火系統適用于撲救下列火災:
1、電氣火災;
2、固體表面火災;
3、液體火災;
4、滅火前能切斷氣源的氣體火災。
注除電纜隧道(夾層、井)及自備發電機房外,K型和其他型熱氣溶膠預制滅火系統不得用于其他電氣火災.
氣體滅火系統不適用于撲救下列火災:
1、硝化纖維、硝酸鈉等氧化劑或含氧化劑的化學制品火災;
2、鉀、鎂、鈉、欽、鋯、鈾等活潑金屬火災;
3、氫化鉀、氫化鈉等金屬氫化物火災;
4、過氧化氫、聯胺等能自行分解的化學物質火災;
5、可燃固體物質的深位火災
七氟丙烷氣體滅火系統操作規程
一、七氟丙烷滅火原理
七氟丙烷滅火系統的滅火原理為抑制作用,滅火藥劑遇高溫自行分解,并與空氣中的氧氣發生化學反應,使空氣中游離氧的數量減少,終止燃燒鏈,使燃燒不能繼續。
二、七氟丙烷滅火系統使用方法
1、系統的啟動方式為自動控制、手動控制和機械應急手動控制三種。一般情況下應使用手動控制,在保護區無人的情況下可以轉換為自動控制,當自動控制和手動控制不能執行時,應采用機械應急手動控制。
2、自動控制:將報警控制器上控制方式選擇鍵撥“自動”位置,滅火系統處于自動控制狀態。當保護區域發生火情,火災探測器發出火災信號,報警控制器立即發出聲、光報警信號,滅火控制器接受到兩個獨立的火災報警信號,發出聯動指令,關閉聯動設備,經過30秒延時,發出滅火指令,打開與保護區域相應的電磁閥釋放啟動氣體,啟動氣體通過管路打開相應的選擇閥和容器釋放閥釋放滅火劑,實施滅火。
3、(電氣)手動控制:將滅火控制器上控制方式選擇鍵撥到“手動”位置,滅火系統處于手動控制狀態。當保護區域發生火情,可按下手動控制盒或控制器上啟動按鈕即可按規定程序啟動滅火系統釋放滅火劑,實施滅火。在自動控制狀態,仍可實現(電氣)手動控制。
4、機械應急手動控制:當保護區域發生火情,滅火控制器不能發出滅火指令時,應立即通知所有人員撤離現場,關閉聯動設備,然后拔出與保護區域相應的電磁閥上的安全卡套,壓下圓頭把手打開電磁閥,釋放啟動氣體,即可打開相應的選擇閥、容器閥、釋放滅火劑,實施滅火。如果此時
遇上電磁閥維修或啟動鋼瓶充換啟動氣體或其它原因不能開啟相應的選擇閥、容器閥時,應立即按下列程序操作:
①打開與保護區域相應的選擇閥手柄;
②按下容器閥上的機械應急啟動把手打開容器閥,釋放滅火劑,實施滅火。
5、當發出火情警報,在延時內(30秒)卻發現由異常情況下不需要啟動滅火系統進行滅火時,可按下手動控制盒上的緊急停止按鈕,即可停止滅火控制器滅火指令的發出,系統將停止延時和啟動,系統復位,恢復監視狀態。
三、注意事項
1、本系統的所在環境應符合的要求:
①環境溫度為0攝氏度~50攝氏度,且干燥、通風良好;
②空氣中不得含有易爆、導電塵埃及腐蝕部件的有害物質,否則必須予以保護,系統不得受到振動和沖擊。
2、滅火系統噴射滅火劑前,所有人員必須在延時期內撤離火災現場,滅火完畢后,必須首先啟動風機,將廢氣排出后,工作人員方可進入現場。
3、無關人員切勿亂摸亂動本系統的零部件,以免發生意外。

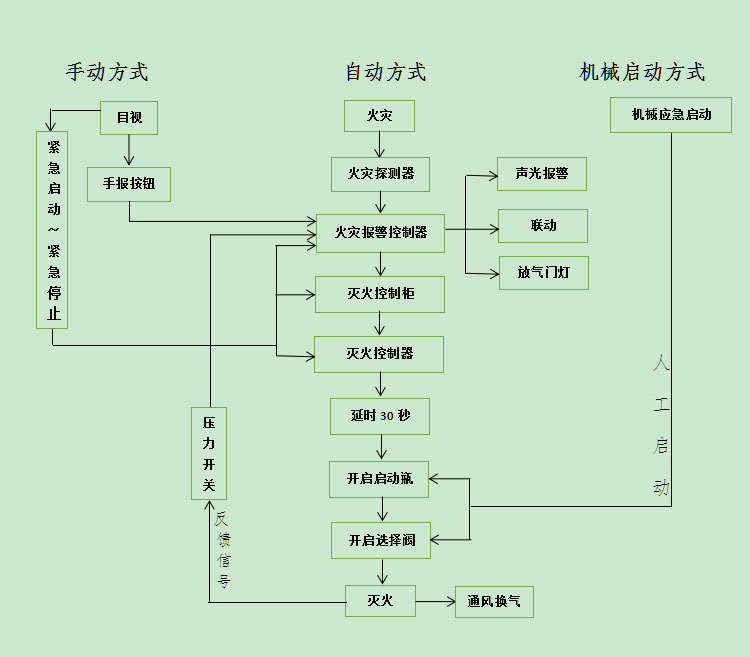

四、七氟丙烷滅火系統動作程序圖
手動方式??????????????????自動方式??????????????機械啟動方式?
?
七氟丙烷滅火系統應急動作程序圖
