分級

一級配電設備，統稱為動力配電中心。它們集中安裝在企業的變電站，把電能分配給不同地點的下級配電設備。這一級設備緊靠降壓變壓器，故電氣參數要求較高，輸出電路容量也較大。

二級配電設備，是動力配電柜和電動機控制中心的統稱。動力配電柜使用在負荷比較分散、回路較少的場合；電動機控制中心用于負荷集中、回路較多的場合。它們把上一級配電設備某一電路的電能分配給就近的負荷。這級設備應對負荷提供保護、監視和控制。

末級配電設備總稱為照明動力配電箱。它們遠離供電中心，是分散的小容量配電設備

運行

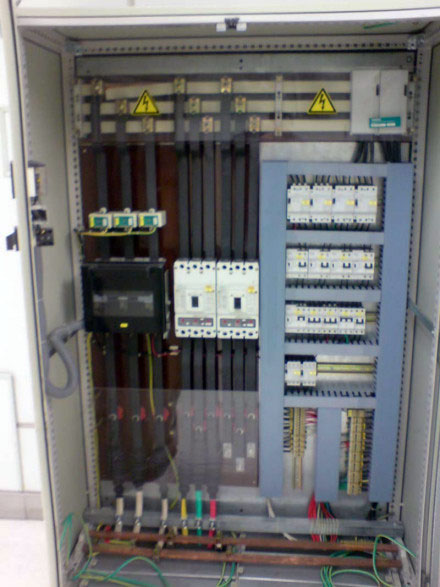

配電板(箱)內各電氣元件及線路應接觸良好，連接可靠；不得有嚴重發熱、燒損現象。配電板(箱)的門應完好；門鎖應有專人保管。

配電板的電路圖分為一次原理圖、二次原理圖，一次原理圖即為主電路原理圖。二次原理圖即為控制電路的原理圖。

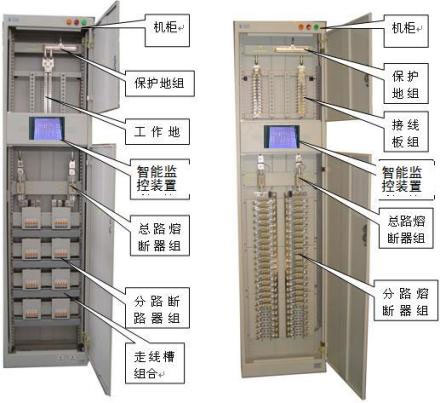

智能一體化配電柜（圖）

智能一體化配電柜相對之前的這些配電柜做出了大的改進！是一次技術革新！

針對當前機房配電容易發生單點故障的現狀，集成當今先進技術成果和硬軟件設計于一身。致力于給機房配電的建設和管理帶來了全新的體驗，主要應用于金融、電信、企業、政府等數據中心和機房，容量范圍為30KVA-160KVA。整個配電系統采用標準的網絡(luò )機柜兼模塊化結構設計，搭配豐富的選配件，可以根據機房的實際需要，為客戶量身定制個性化的高可靠性產品。

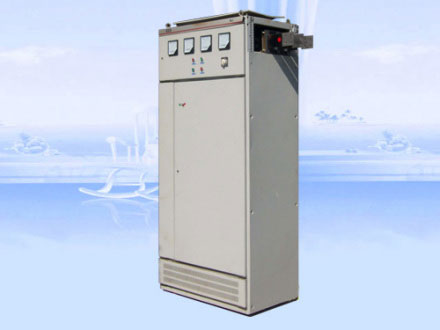

配電柜

智能配電柜實時監控各輸出分路的電流，并可設定各輸出分路電流異常的預告警值，如16A開關，設定報警值為14A，則負載超過14A就報警，可預先發現故障或人為操作隱患，避免過載時，開關切斷電源，造成整個機柜設備斷電。另外輸出分路選用熱插拔斷路器，具備取電相位的調整能力，輕松實現3相不平衡的靈活調整，也可在不斷電的情況下，在線增加輸出分路，進行開關更換。

特點

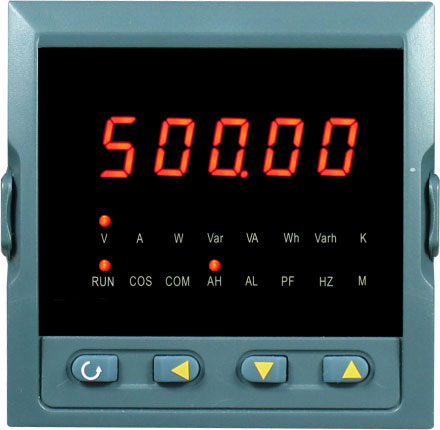

產品還采用大屏幕液晶觸摸屏，對電壓、電流、頻率、有用功率、無用功率、電能、諧波等電力品質做全方位的監控。用戶對機房配電系統運行狀況一目了然，以便于及早發現安全隱患，及早規避風險。

除此之外，用戶還可選擇ATS、EPO、防雷、隔離變壓器、UPS維護開關、市電輸出分路等功能，確保機房配電系統的安全和穩定。

操作規程

一、配電柜為船舶配電中樞八產和設備的正常運轉，任何無關人員不得扳動板上的開關。

二、發電機組啟動后，應利用動力屏升速開關手動緩慢加速，直到發電機進入正常工作狀態，電壓與頻率達到規定值，方可合閘送電。

三、配電板進入配電狀態后，不得隨意拔動動力屏升速開關，空氣斷路器的閉鎖開關非緊急情況不得使用。

四、發電機并聯運行要嚴格按照并車條件要求與規定進行操作，要注意出現逆功率（逆流）和并車失敗等現象。

五、停機時應先切斷發電機負荷，然后空載停車，不得帶負荷直接停機。

六、交插岸電時，應先切斷岸電屏各動力開關，然后檢查接線與相序的正確性，確認正確后，方可實施船岸電的轉換，嚴禁帶負荷操作。

七、配電柜應定期進行清潔和維護保養工作，以便使設備始終處于良好的工作狀態。

八、發電機工作，輪機人員進行配電板操作時，應集中思想，謹慎操作，防止意外事故發生，否則將追究個人事故責任。

九、充放電板為船舶應急配電板，當班輪機人員應經常檢查其工作狀況，隨時保證低壓電力充足，并通過板上儀表掌握磁飽和穩壓器的工作狀況。

十、正常航行時，配電板上各路開關應處于接通，以保證發電機能隨時啟動及應照時能隨時投入使用。

配電柜

十一、以上各點希望輪部成員嚴格遵守。

二次接線流程

一、按照原理圖來了，不在同一位置的的要上端子，千萬不要一個端子接3根線。查錯就不是那么查了，只能按照原理圖來一個個對。

1、導線橫截面的選用

市電（交流220V）電壓回路的線用1.5平方毫米的；電流回路用2.5平方毫米的。蓄電池一般用1.5平方毫米就可以。

2、接線時候，要檢查好導線兩端的信號是否對應，以免造成不必要的錯誤。

3、主要的是看明白原理圖及接線圖。

二、如果是新手要先審圖，整理一條自己的思路，而且還可以檢查一下圖紙有沒有問題，不懂的地方可以先弄明白，這樣有利于做線。然后才開始接線。整個接線的過程都需要細心，當然，如果你是老手的話，就不用說這么多了。

施工人員應認真閱讀并熟悉二次線符號，要將二次接線圖與原理圖進行核對，確保接線圖正確無誤。

對二次接線施工的要求：按圖施工，接線正確；導線與電氣元件采用螺栓連接、插接、焊接或壓接等，均應牢固可靠，接線良好；配線整齊清晰、美觀；導線絕緣良好，無損傷；柜內導線不應有接頭；回路編號正確，字跡清晰。

電纜芯線截面的選擇還應符合下列要求：

（1）電流回路：應使電流互感器的工作準確等級，此時，如無可靠根據，可按斷路器的電流容量確定大短路電流。

（2）電壓回路：當全部保護裝置和安全自動裝置動作時（考慮到發展，電壓互感器的負荷大時），電壓互感器到保護和自動裝置屏的電纜壓降不應超過額定電壓的3%。

（3）操作回路：在大負荷下，操作母線到設備的電壓降，不應超過10%額定電壓。

三、電流互感器二次繞組不允許開路。電壓互感器二次側不允許短路

二次接線前，應熟悉一下圖紙：

1、原理圖。（表示各回路的工作原理和相互作用。圖紙不久表示出二次回路中各元件的連接方式，而且還表示出與一次回路有關的聯系）

2、展開圖

3、端子排圖

配電柜

4、安裝接線圖 [3]

微機保護裝置

簡介

配電微機保護裝置國內外同行多年應用經驗基礎上，結合國內綜合自動化系統的實際特點，開發研制的集保護、監視、控制、通信等多種功能于一體的電力自動化高新技術產品，是構成智能化開關柜的理想電器單元。該產品內置一個由二十多個標準保護程序構成的保護庫，具有對一次設備電壓電流模擬量和開關量的完整強大的采集功能（電流測量通過保護CT實現）。

裝置特點

配電柜微機保護裝置是由高集成度、總線并出芯片單片機、高精度電流電壓互感器、高絕緣強度出口中間繼電器、高可靠開關電源模塊等部件組成。開關柜微機保護裝置主要作為110KV及以下電壓等級的開關柜。發電廠、變電站、配電站等，也可作為部分70V-220V之間電壓等級開關柜中系統的電壓電流的保護及測控 。

質量要求

?1．主控項目?

（1）柜（盤）的試驗調整結果必須符合施工規范規定。?

（2）柜、屏、臺、箱、盤的金屬框架及基礎型鋼必須接地（PE）或接零（PEN）可靠；裝有電器的可開啟門與框架的接地端子間應用裸編織銅線連接，作好標識。

（3）盤面標志牌、標志框齊全、正確、清晰。?

（4）柜（屏、臺）箱（盤）間線路的線間、線對地間絕緣電阻值，饋電線路必須大于0.5МΩ；二次回路必須大于1МΩ；?

2．一般項目?

（1）柜、屏、臺、箱、盤相互間與基礎型鋼應用鍍鋅螺栓連接且防松零件齊全。?

（2）配電箱（盤）安裝應符合下列規定：?

箱盤內配線整齊，無鉸接現象。導線連接緊密，不傷芯線不斷股。墊圈下螺線兩側壓的導線截面積相等。同一端子上導線連接不多于2根，防檢墊圈等零件齊全?；芈肪幪桚R全，標識正確。?

箱盤內開關靈活可靠。帶有漏電保護的回路，漏電保護裝置動作電流不大于30mA，動作時間不大于0.1s。?

照明箱、盤內分別設置零線（N）和保護接地線（PE）匯流排。?箱（盤）不采用可燃材料制作，箱盤涂層完整。?

箱位準確，安裝牢固，部件齊全。箱體開孔與導管管徑適配。暗裝配電箱箱蓋緊貼墻面。?

垂直允許偏差1.5‰，底邊距地1.5m [3]  。
